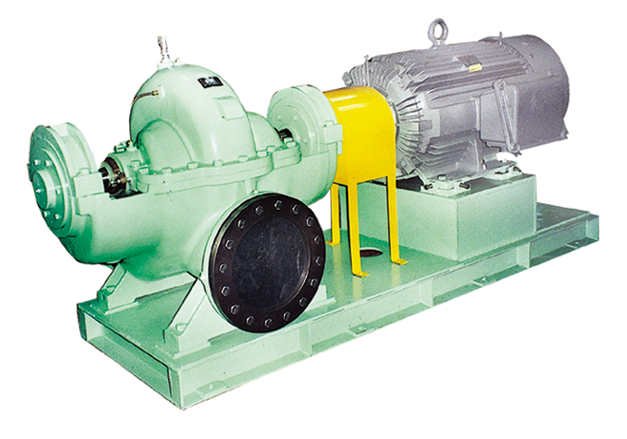

CDM複吸式渦卷泵

CDM複吸式渦卷泵

DOUBLE SUCTION VOLUTE PUMP

CDM

Capacity to 280M3/M

Head to 140M

Temperatures to 100C

Pressures to 220Psig

Size up to 5"~44" discharge

當你採用高豐牌泵浦時,下列優點與特色

將使您對他深具信心!


1.葉輪:全閉式雙吸入多葉片之葉輪整體製造,外部為機械加工,内部表面及水路為人

手加工,用鍵固定在主軸上,葉輪皆經平衡試驗,使用平滑無震動。


2.軸和軸套:能從填料函外側輕易地將軸套以螺帽式固定於軸上,直接保護主軸並可並

防止旋轉,軸套兩端有0形環可以使軸套内部乾燥以防止軸被腐蝕而斷裂,

葉及聯結器上之鍵槽以徑向配合,減少應力集中或扭轉應力。


3.磨阻護環:本機均嵌上可更換的磨阻護環,故可保持適當之運轉間隙,使排出的水流

回吸入室減至最少。將護環緊密地置於下半殼上,再以不銹鋼螺栓固定安裝於

下殼上,而不需將葉輪再機械加工。


4.填料函:為正方形之迫緊,可置換且可緊密鎖緊,内可裝水封環,可自泵殼内或外部接水使

可以封水或當潤滑劑,機械軸封亦可安裝。


5.軸承:採用油潤滑,標準球形軸承設計雙列止推軸承,置於軸承座内可以承受徑向及任何

不平衡之推力負荷。可在最大之負荷下連續運轉,壽命特長,可使用油脂或機油潤滑。


6.外殼:水平式分上半殼與下半殼,以螺栓緊密配合,吸入口、排入口及法蘭均和下半殼一體製造。

雙重渦卷之設計能平衡徑向之負荷,使軸向降至最小,外殼附有排氣閥、排水栓、壓力

表接實及吊起勾檢修方便。


泵浦材質可用鑄鐵、砲銅、合金鋼、不銹鋼等

可依使用需要或顧客指定需要製造之。
