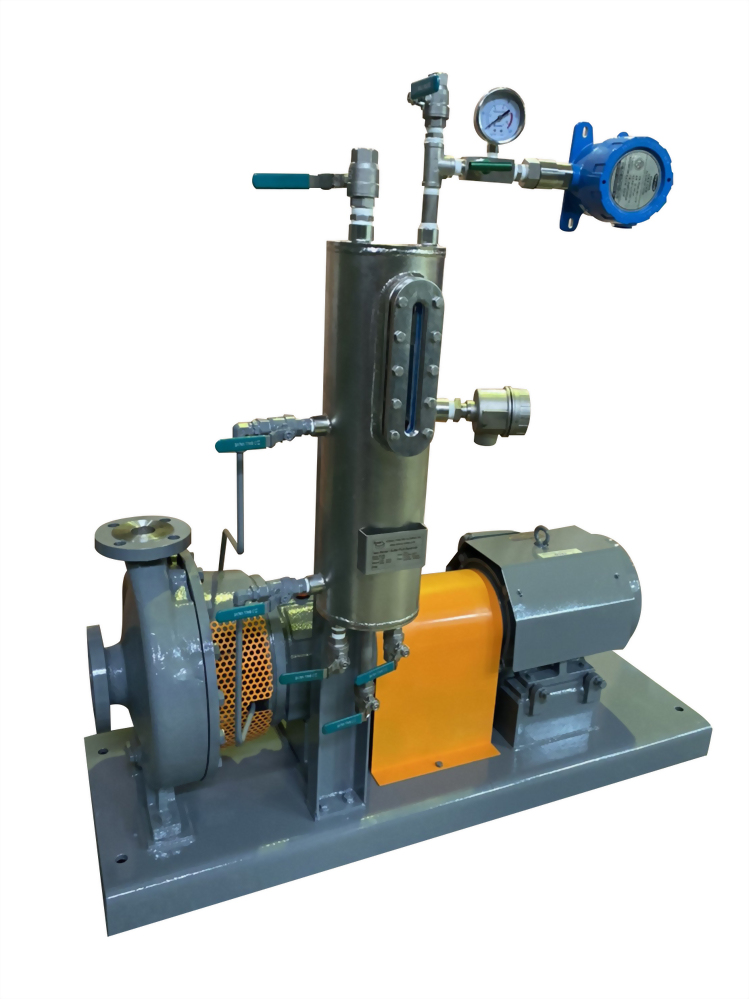

KED 化學製程泵浦

高豐牌KED 化學製程泵浦 Chemical PROCESS Pump

單級端吸離心式泵浦

口徑ะ025～0200mm(1"~8")

符合ANSIB73.1尺寸

Single stage end suction centrifugal pump

Pump port size from 025～g200mm(1"~8")

ANSI B73.1 standard compliance

構造説明

泵殼:

中心出口,使配管時不易扭曲泵彀,管路可獲得完整的支撐。泵殼預留之腐蝕厚度

3mm,泵殼可以自動排氣,出入口法蘭為標準尺寸(ANSI.150LB.300LB)ㆍ

葉輪:

為開放葉輪,可輸送固體液及有黏度之液體,葉輪以螺紋旋緊於軸心上,葉輪背面

以0型環防止液體流入軸心。

填料函:

依客戶抽送液體及性質,有填料式與機械軸封供選擇,並且有強制外沖洗冷卻環與

外冷卻圓筒形潤滑設計。

中間托架:

設有排水孔,利於排出填料及機械軸封洩漏之液體。

軸承箱:

設有冷卻室及儲油室,在視油位部分,可選油面鏡(油位尺)或自動加油杯。高溫液

軸承箱冷卻型可選配。

軸心:

強力軸心在迷宮式油封及軸承研磨表面精度0.8um以下,機械軸封面,軸擺幅小於

0.05mm 。

用途:

化學工業／石油化學／紙漿工業／礦業／食品用／一般用途／熱水

特點:

KED泵浦完全依照B73.1標準製作,具有一般石化及工業用途之特性。

維護容易,具背向拉出設計,可由外部調整葉輪,軸系有極高的互換性,可耐16kg/cm2工作壓力

依照B73.1標準型單吸泵浦,中心出口管路設計。

全開放葉輪可提供長時間及高效率運轉,(可應客戶設計半開或全開密閉式葉輪)。

標準尺寸,另件具有極及高的互換性。

標準旋轉方向:馬達測視之,為順時針旋轉。

溫度限制:接近200C
