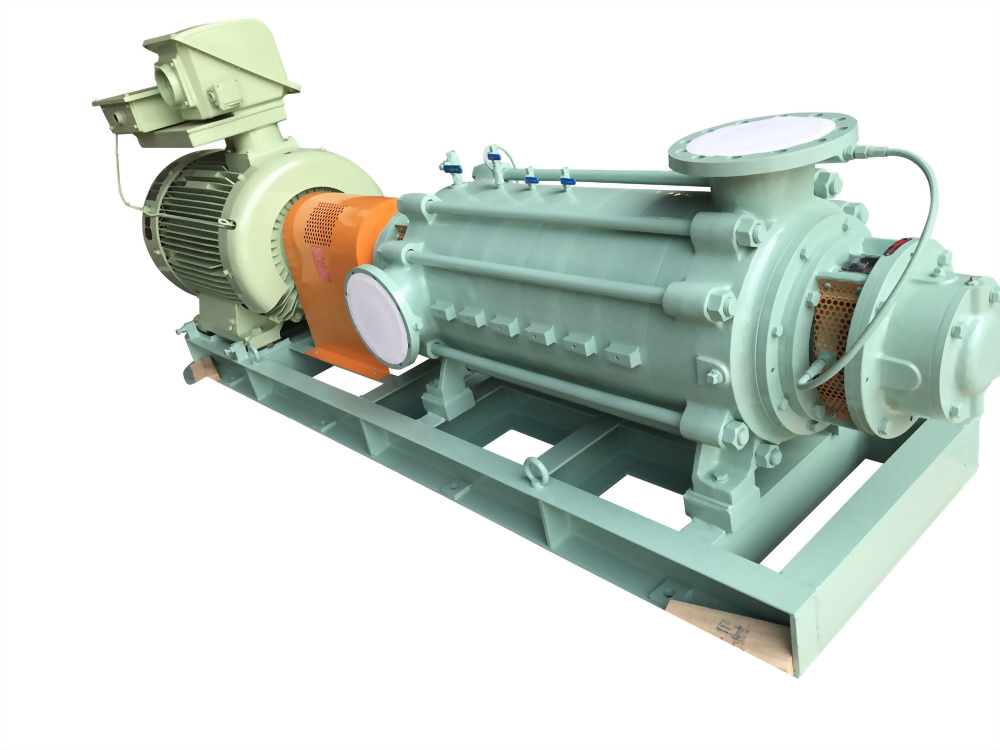

TH多段透平高壓泵

鍋爐給水用、自來水用、用、道排水用、高樓給水用、土木工程用、高壓清洗用。

TH多段透平高壓泵

結構說明:

1.TH系列為一多段式高壓離心泵浦,葉片為封閉式,其泵送液體為乾淨之清水或類似於清水之液體。

2.出口殼、入口殼及中間殼以高張力螺桿組成一體,組立及拆解時均相當簡單容易,兩端附有軸承箱,以支撑葉輪及軸心之重量。

3.運轉方向及出入口法蘭位置,由馬達側視,運轉方向為時鐘方向,入口法蘭位於靠傳動側的右側水平上,出口法蘭則在另一側,其方向為垂直向上。

4.TH系列泵浦使用平衡盤(balancingdisc)装置,平衡運轉時的軸向推力且平衡盤之磨損程度可由軸端之指示器指出。

5.當泵送液溫低於80C時,使用普通型填料函,若溫度高於80C時則加裝一冷卻裝置,以降低軸心及軸承溫度。

6.標準材質外殼為鑄鐵,葉輪及軸套為青銅,軸心為中碳鋼,但可因揚液之不同,接液部份可全部改為

特 點:

1.效率高,節省運轉成本。

2.外型美觀體積小。

3.軸承以機油潤滑。

4.品質穩定,故障率低,可連續長期使用。

5.其設計可使用二極或四極馬達。

6.液體之流道均經過表面平滑處理,且葉片均做精密的動平衡校正,確保其轉平順。

7.泵浦出廠前,均有測試其運轉性能,以確定達要求標準。

用途:

鍋爐給水用、自來水用、用、道排水用、高樓給水用、土木工程用、高壓清洗用。

性質:

1.壓力範圍:0-60g/cm2

2.流量範圍:0.1-9m3/min

3.口徑:40-250mm

4.溫度限制:150C以下不銹鋼製,鑄鋼製或青銅製。
